今天与大家分享液晶拼接屏整机组成，及周边线材知识讲解，让大家更加了解液晶拼接屏的配套。

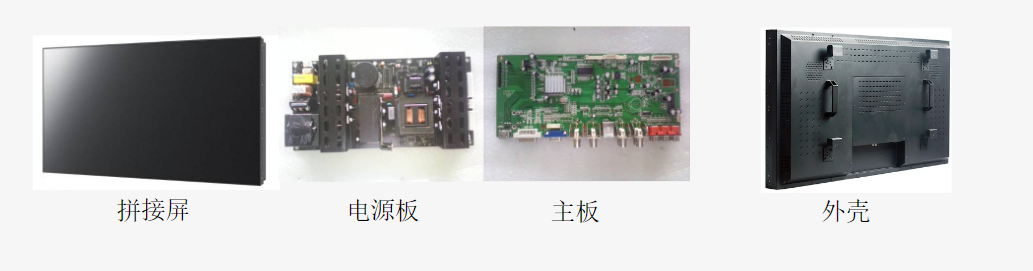

一、液晶拼接屏整机组成：
     液晶拼接显示单元是由以上各组件经各类线材按要求连接后组成一个整体，通电检 测OK后，即为一个完整的液晶拼接显示单元；

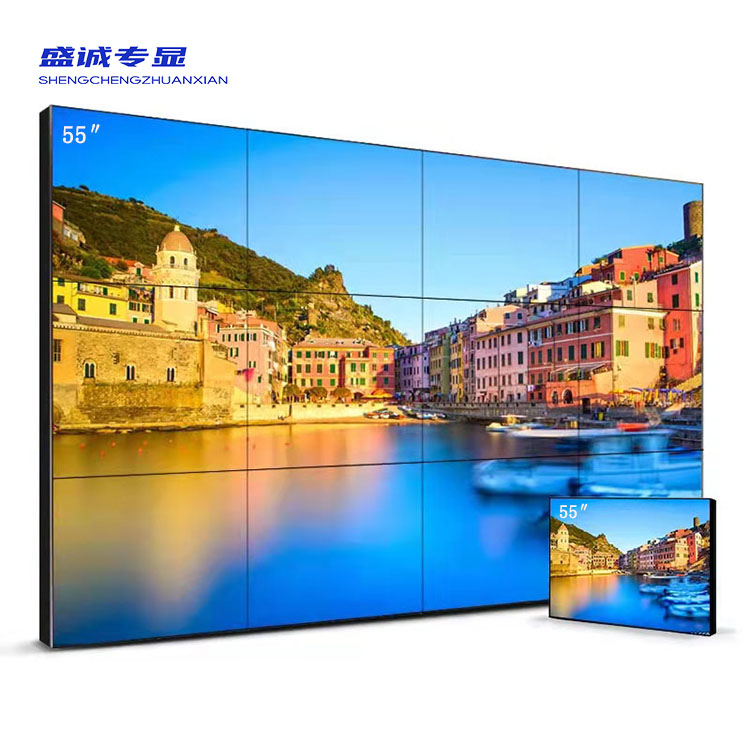

二、液晶拼接屏系统组成：
     由多片液晶拼接显示单元按一定长宽数量组合在一起， 并通过操作软件结合信号中转设备及信号传输线实现整屏或半屏，单屏等任意模式组合显示所需要的信号；

三、液晶拼接屏线材传输：

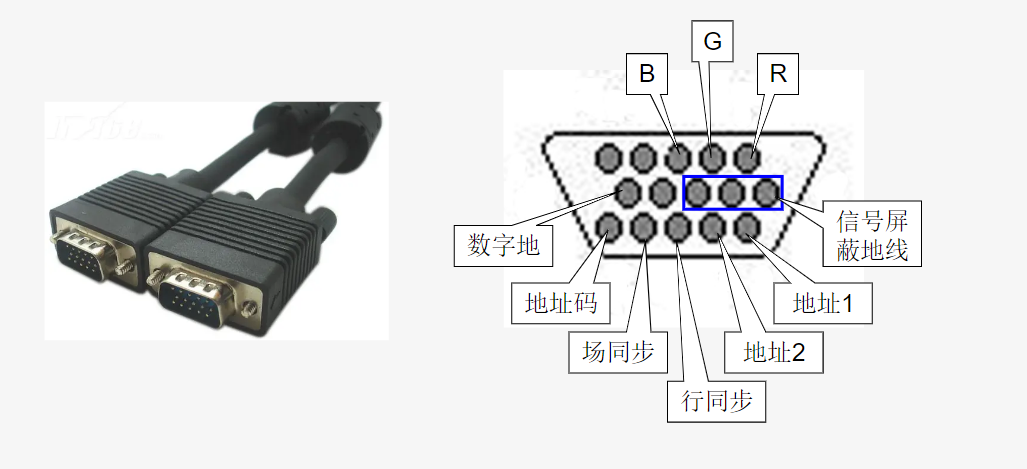

1、VGA高清线材：
     VGA线是模拟视频信号传输线，将三基色信号分别用 3根屏蔽线传输，传输模拟信号时也可以通过数字信号 的通讯来识别显示器的型号或以及最佳分辨率等信息；
2、复合信号线：
      复合视频线也叫AV线，视频线，是把图像信号的三基色，同步信号，亮度信号，集成为1路信号传输； 根据接口的方式不同，可分为BNC头，莲花头； 接线的时候只需要将屏蔽层接外壳，线芯接接头的芯既可；

3、HDMI高清线：
     HDMI线也是以纯数字信号来传输图像信号的，传输的内容与模式和DVI线一样，只是接口形状或方式不一样； HDMI支持2声道的音频传输； 将HDMI线和DVI线说成高清线是不专业的，因为VGA线，复合视频线，都支持传输高清图像信号；

4、DVI信号线：
      DVI线有2种，1种是DVI-D 以纯数字信号来传输图像信号的，抗干扰能力强，不带音频传输; 1种是DVI-I兼容DVI-D并内置兼容VGA信号传输；

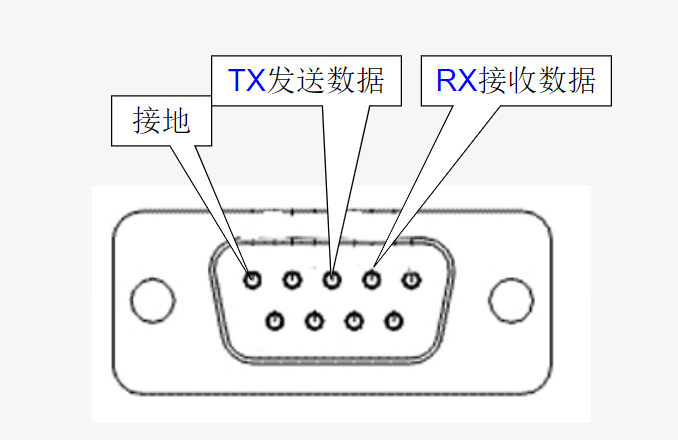

5、RS232线：
      RS232是PC与外部设备通讯的主要方式之一，RS232又称为串口线，共9针，简单应用时可以是2根或3根，分别是接地，发送，接收； 我们拼接屏应用时，只需要接5脚和3脚既可，外置拼接处理器和矩阵则需要接5脚，2脚，3脚，电脑的3脚是TX，根据实际，某些设备的3脚是TX，所以接线时2、3脚需要交叉接线，某些设备的3脚是RX，则不需要交叉接；
