我们平时在车站、机场、大型商业中心、企业展厅等都有可能见到拼接大屏，它们有的整屏显示、有的多屏显示、还有的多窗口显示。那么现实这些功能主要依靠拼接大屏信号处理设备，常用拼接大屏信号处理设备有几种呢？主要有分配器、矩阵、外置拼接处理器三种

下面我们来依次介绍这三种常用拼接大屏信号处理设备的功能及如何选购拼接大屏信号处理设备：

一、 分配器

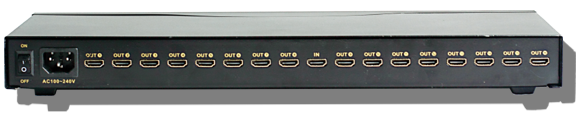

                                                     （1进16出分配器样图）

功能：

信号复制，将1路信号复制成多路信号输出。

l  信号类型：HDMI、DVI、VGA、CVBS等；

l  接口特点：1进多出；（1个输入接口，多个输出接口，接口为统一类型）

l  设备特点：单台设备的接口数量是固定的，不能扩容；

l  常用规格：1进4出、1进8出、1进16出；可多台设备级联；

l  应用：仅有1路前端信号源的拼接屏项目。

采用分配器做为拼接大屏信号处理设备的液晶拼接项目可实现的显示功能：

n   单屏显示



n   整屏显示



二、矩阵

                                                       （16进16出矩阵样图）



功能：

信号切换，支持多路信号输入，多路信号输出，输入输出通道任意切换；矩阵涵盖分配器的功能。

          l信号类型：HDMI、DVI、VGA、CVBS等；
             l接口特点：多进多出；（多个输入接口，多个输出接口，可选混合接口【混合矩阵】）

        l设备特点：A、固定规格的单台设备接口数量是固定的，不能扩容；B、插卡式的单台设备在有空置插槽时可扩容，扩容规模取决于机箱的大小；具备RS232控制接口；
            l常用规格：4进4出、4进8出、4进12出、4进16出、4进24出、4进32出、8进4出、8进8出、8进12出、8进16出、8进24出、8进32出、16进8出、16进16出、16进24出、16进32出、24进8出、24进16出、24进24出、24进32出、32进32出、36进36出；单台设备最大支持144进144出；可多台设备级联；

       l应用：有多路前端信号源的拼接屏项目。

采用矩阵作为信号处理设备的液晶拼接显示系统可实现的显示功能：

n  单屏显示                                                          n   整屏显示
n  组合显示                                                          n   轮巡显示

n  组合显示

n   轮巡显示

三、外置拼接处理器

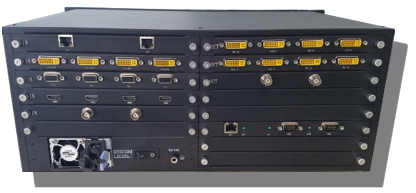

                  （外置多屏处理器样图）


 功能：

将一路视频信号分割为多个显示单元，将分割后的显示单元信号输出到多个显示屏，并完成用多个显示屏拼接组成一个完整的图像；外置多屏处理器涵盖分配器、矩阵的功能。
           l  信号类型：HDMI、DVI、VGA、CVBS、IPV、HDBaseT、Fiber等；
           l  接口特点：多进多出；（多个输入接口，多个输出接口，接口类型任选）
           l  设备特点：是专业的视频处理与控制设备，可选功能丰富；多采用纯硬件（FPGA）架构设计，无操作系统，性能稳定；输入输出模块、控制模块、电源风扇等多种模块均支持热插拔，便于系统升级管理和快速维护；具备RS232控制接口、网络控制口；
          l  规格：无标配版，接口类型和接口数量均根据项目需求进行选配，单台设备支持的接口数量各品牌厂家的产品略有差异；可多台设备级联；
          l  应用：有多路前端信号源、矩阵不能满足其功能的拼接屏项目。

采用外置多屏处理器作为信号处理设备的液晶拼接显示系统可实现的部分显示功能：

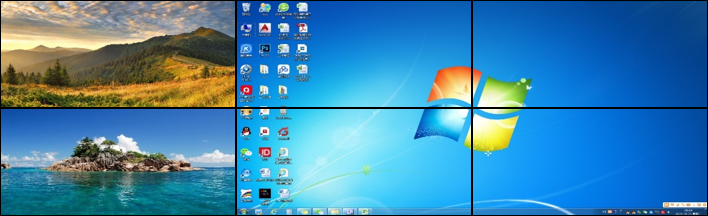

n  单屏显示                               n  整屏显示                        n  组合显示
n  轮巡显示                               n  单屏分割                        n  任意开窗
n  画面叠加                               n  画面漫游

n  单屏分割、开窗、漫游、叠加

小结：

1、根据前端信号源的数量和显示功能的需求，确定信号处理设备的类型；

2、根据前端信号源的数量，确定信号处理设备的输入接口数量；

3、根据后端拼接屏的数量，确定信号处理设备的输出接口数量；

4、根据前端信号源的类型，确定信号处理设备的接口类型；

5、根据信号处理设备的输出接口类型，确定后端线材的类型。

通过以上的小结，我们会清楚我人应该选购什么样的拼接大屏信号处理设备。
